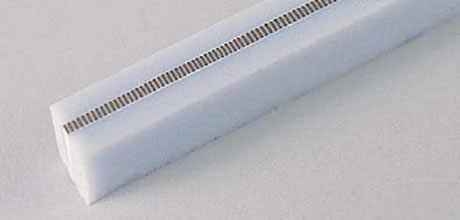

In ZEBRA Elastomerverbindern wechseln sich leitende und isolierende Schichten ab. Die Silikon-Führungen geben der Verbindung Halt und isolieren sie nach außen.
ZEBRA Elastomerverbinder

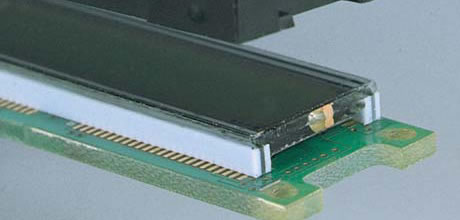

Damit lassen sich Bauelemente ohne zu Löten einfach und schnell verbinden, zum Beispiel ein LCD-Display mit der Steuerplatine.

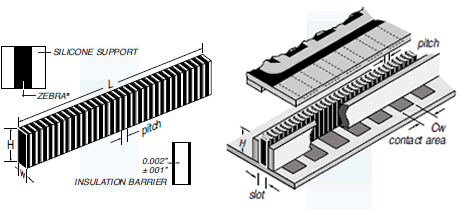

Die Kontaktflächen der Bauelemente werden über mehrere leitende Schichten redundant verbunden. Fehlkontakte oder Kurzschlüsse sind nicht möglich.

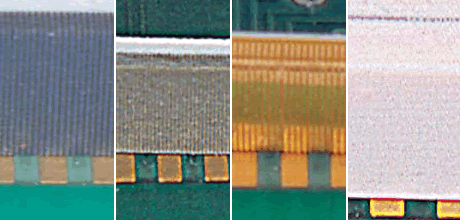

Die leitenden Schichten können in Carbon, Silber oder vergoldetem Kupfer ausgeführt sein.

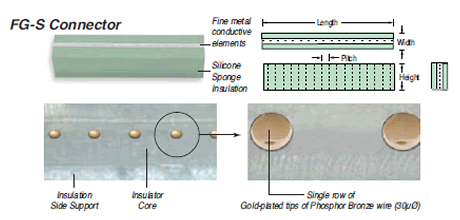

In dieser Ausführung werden vergoldete Dorne in das Silikon-Gummi eingelassen.

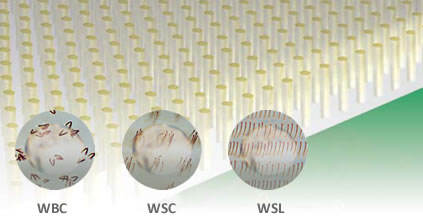

Über die Matrix-Verbinder der Baureihe W können hochintegrierte Bauelemente mit mehreren Kontaktreihen verbunden werden.
Sicher verbinden ohne zu löten
Mit ZEBRA Elastomerverbindern (Leitgummis) lassen sich elektronische Komponenten verbinden, wenn eine Lötverbindung technisch nicht möglich oder zu aufwendig ist. Beispielsweise verbinden sie LCD-Displays mit der Steuerplatine. Dafür muss ein Rahmen konstruiert werden, der eine Vorspannung ausübt und die Elemente zusammenhält. Die eigentliche Montage geht sehr schnell: Elemente einlegen, festklemmen, fertig. Elastomerverbindungen sind besonders robust gegen Schläge und Vibrationen.
In Elastomerverbindern wechseln sich leitende und isolierende Schichten ab. Da die Zebraschichten viel feiner sind als die Kontaktflächen, wird über viele redundante Kontakte verbunden. Ein Kurzschluss zwischen zwei Kontaktflächen ist ausgeschlossen.
Die leitenden Schichten können in Carbon, Silber oder vergoldetem Kupfer ausgeführt sein. Über die Matrix-Verbinder der Baureihe W können hochintegrierte Bauelemente mit mehreren Kontaktreihen verbunden werden.
Die Kontaktmuster können auch individuell nach Kundenwunsch gefertigt werden. Wir beraten Sie gerne in Ihrer Anwendung.
Die wichtigsten Merkmale der ZEBRA Elastomerverbinder:
- Hohe Kontaktdichte, hohe Zahl an redundanten Verbindungen
- Geringe Kontaktwiderstände, hohe Strombelastbarkeit
- Geringe Klemmkraft erforderlich
- Hohe elektrische und mechanische Zuverlässigkeit
- Chemisch beständig
- Kostensparende Montage
Folgende Verbindungen sind möglich:
- LCD zu Leiterplatte
- Flexible Schaltung zu Leiterplatte
- Leiterplatte zu Leiterplatte
- Chip zu Leiterplatte
- Speicherkarten-Interconnect
Weitere Informationen finden Sie im Katalog der Zebra Elastomerverbinder.
